KZY-ARC电弧光保护装置常用于6~35kV中压电力系统开关柜保护，系统采用进口变送器，通过检测开关柜内部发生短路故障时产生的光照度，结合电流信号实现弧光保护功能。        KZY-ARC电弧光保护系统是用于中压短路弧光事故的针对性保护产品，其判据采用多种物理量，有效防止电气信号波动的影响。

       KZY-ARC电弧光保护装置具有以下优势：
              1、 电弧光保护系统可迅速切除弧光短路故障电源，降低燃弧时间控制燃弧能量，使设备损失降到最低，方便后期维修恢复供电，极大减少停机时间。
              2、 装置能有效减少乃至消除故障时弧光产生的高温和灼热气体，有效降低事故对人员的伤害。
              3、电弧光保护系统只有当弧光光照度和过流同时满足时，装置才会执行保护动作；若只有弧光，电流判据不符合要求，则电弧光保护系统不会跳闸，可有效避免误动事件。

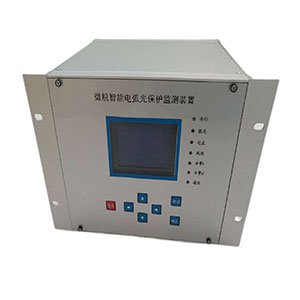

       KZY-ARC电弧光保护装置-主控单元
              主控单元是电弧光保护系统的总判据及控制单元，该装置负责采集电流、判断开关失灵、设置电流定值、 控制跳闸出口、整定传感器参数等功能。

       KZY-ARC电弧光保护装置-采集单元
              采集单元用于连接主控单元和弧光传感器。采集单元连接弧光传感器。每个传感器的光照度值直接传入采集单元，采集单元还负责整理传感器定位地址及弧光事故发生事件等信息，通过光纤和通讯线分别将动作信号及故障事故信号传递给主控单元。

       KZY-ARC电弧光保护装置-弧光传感器
              KZY-ARC弧光传感器采用无源大广角光照度采集传感器，与采集单元采用光纤直连，光照度采集角度为165°。采用耐高温绝缘材料有效防止因传感器安装造成的绝缘降低。
